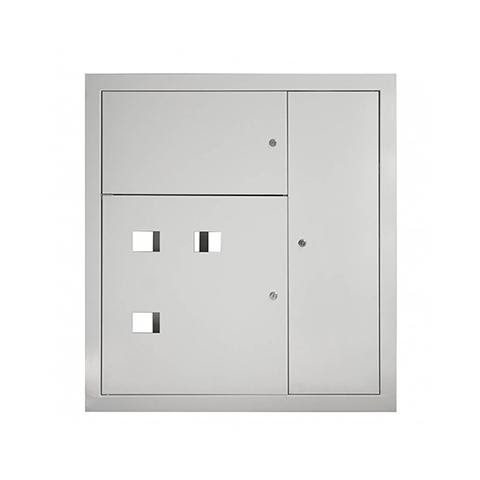

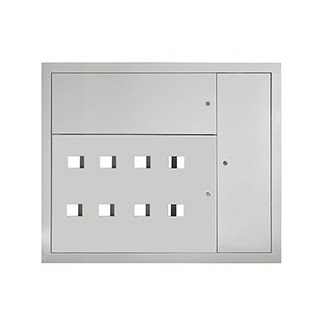

Як виготовляються поверхові щити?

Автоматизоване виробництво електрощитового обладнання дає можливість швидко розгортати інженерні мережі на великих об’єктах. Розповідаємо про особливості цього технологічного процесу на прикладі компанії «Генезис».

Підготовка

Поверхові щити виготовляють із листової сталі. Для виробництва використовують три види заготовок різної товщини:

• 0,8 мм — для дверцят;
• 1,2 мм — для опорного каркаса;
• 2 мм — для підсилювальних конструкцій та направляючих під DIN-рейки.

Метал обов’язково проходить контроль якості. Він не повинен мати деформацій, тріщин, іржі та інших серйозних дефектів.

Обробка

Стандартизовані заготовки обробляють на верстаті з числовим програмним управлінням (ЧПУ). Координатно-пробивна машина вирізає отвори, після чого прес згинає листи, надаючи їм необхідної форми. Деталі зварюють у два етапи — спочатку автоматика фіксує їх точково, а потім утворює суцільний шов. Готовий виріб зачищають шліфувальною установкою та спрямовують до наступної виробничої зони.

Фарбування

Щити поверхові мають бути надійними та естетичними. Щоб поліпшити зовнішній вигляд та підсилити захист від корозії, їх вкривають порошковим полімерним матеріалом у такій послідовності:

• метал очищують знежирювальним засобом (розчинником);
• фарбу наносять автоматизованим розпилювачем за допомогою компресора;
• порошок запікають у спеціальній печі — він стабілізується високою температурою.

Складання

Останній етап виробничого процесу. Після запікання фарби щити охолоджують природним способом — це допомагає уникнути розтріскування захисного шару. Коли вони набувають потрібної температури, співробітники компанії встановлюють такі елементи:

• дверцята;
• захисні екрани;
• оглядове скло;
• DIN-рейки;
• колодки;
• замки.

Готові вироби упаковують. Залежно від характеру замовлення, їх надсилають на будівництво чи у точки продажу.

Комплектування

Опціональний (необов’язковий) етап. За необхідності компанія може постачати готові до використання щити, які проходять тестування в лабораторних умовах. Це робить їх максимально надійними, безпечними та зручними у використанні.

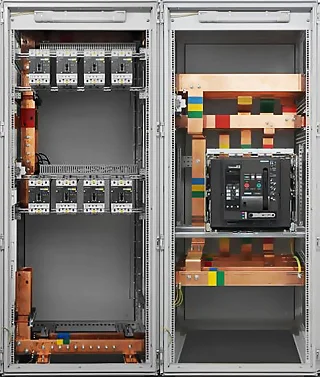

Під час комплектування на DIN-рейки монтують електрообладнання:

• автоматичні вимикачі;
• реле;
• пристрої захисного вимкнення;
• лічильники;
• рубильники тощо.

Для готових щитів підбирають якісне устаткування відомих брендів, зокрема Schneider Electric, Eaton, Chint, IEK та ін. Вироби комплектують відповідно до потреб замовника. Вони можуть відрізнятися за кількістю модулів, номінальним струмом на одну лінію, способом захисту від перевантаження та іншими важливими характеристиками.
